耦合器是什么?

返回列表 来源: 发布日期: 2022-09-22 15:12

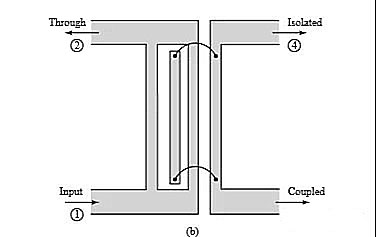

        耦合器是正交混合耦合器,在输出端口(端口2和端口3)之间具有90°的相位差。 耦合器的微带电路设计。为了实现牢固的耦合,此处使用了四个连接的耦合线。该耦合线易于实现强耦合,并且带宽超过一个八度。困难在于实际处理更加困难,这主要是因为线相对较窄并且间隙较小,并且也难以实现跨线的连接线。 因此,人们对原始耦合器进行了扩展设计,如下图所示。

 耦合器

       展开式耦合器的设计稍微简单一些,但原理与原型相同。 展开的耦合器可以用等效电路进行仿真。 它由四根导线组成,所有导线均具有相同的线宽和间隙。如果我们假设每根导线仅与相邻导线耦合,而忽略了较远导线的耦合,则可以将其等效电路扩展为两条平行耦合的导线。然后,您可以使用耦合线分析方法来分析耦合器。所有定向耦合器的定向耦合特性是通过在耦合端口处叠加两个或多个波或波分量并在隔离端口处抵消而产生的。对于上图中所示的支线定向耦合器,支线的长度和间距均为四分之一波长。
       为了获得更大的带宽,使用了多个λ/ 4耦合段。该耦合器的设计与分布式元件滤波器的设计大致相同。耦合器的每个部分都被视为滤波器的一部分。通过调整每个部分的耦合系数,耦合端口可以具有任何经典的滤波器响应,例如最大平坦度(Butterworth滤波器)等波纹(椭圆函数)滤波器或指定的波纹(Chebyshev滤波器)响应。纹波滤波器是通带中耦合端口输出的最大变化,通常将标称耦合因数用作正或负dB值。
       耦合器的类型很多,但是两种常见的耦合器是分支线类型和耦合线类型。 还有一个Lange耦合器,一种实现紧密耦合的微带定向耦合器。
