LTCC电桥

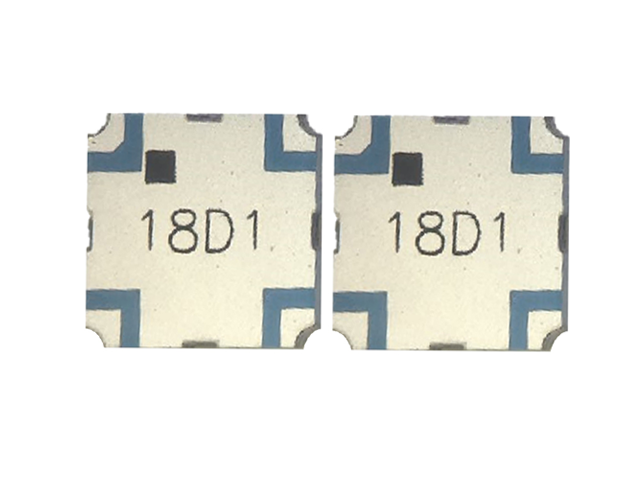

LTCC电桥YLHC系列

特点:

①自有生产线充分保证订单的加工进度,频率特性可根据不同需要进行调整

②国内建线时间最久的LTCC生产线,生产经验丰富,同时满足小型化与通带一致性要求

③电桥直接设计并集成到基板中,保证不同产品按照相应的质量等级进行控制

技术特点:

①无源集成多层LTCC工艺、体积小、集成度高、可靠性高

②表面贴装结构,电性能稳定

③可根据客户要求设计,提供定制服务

应用:

基站、射频、微波电路等


  • 型号名称
  • Frequency range
    (频率范围)MHz
  • Max. IL in BW (@25℃)
    (插入损耗)
  • Isolation
    (隔离度)
  • VSWR(驻波比)
  • Amplitude Balance
    (幅度不平衡度)
  • Phase Balance
    (相位不平衡度)
  • Return Loss
    (回波损耗)
  • YLHC-1400-D6-w7.8
  • 1200-1600
  • 3.8 dB
  • ≥19dB
  • 1.3
  • ±1.0dB
  • 90±4º
  • ≥19dB
  • YLHC-1512-D6-w7.8
  • 1100-1925
  • 3.8 dB
  • ≥19dB
  • 1.3
  • ±1.0dB
  • 90±4º
  • ≥19dB
